Диагностика ТНВД Common Rail на стенде: на какие параметры смотрим и что чаще всего ломается

В этой статье мы разберём, как проходит проверка ТНВД на стенде, какие параметры мы смотрим в первую очередь и какие поломки встречаются чаще всего.

Почему проверка на автомобиле не заменяет стенд

Компьютерная диагностика на машине показывает лишь косвенные признаки: текущее и заданное давление в рампе, работу регулятора, скважность управляющего сигнала. Этого достаточно, чтобы понять, что система работает нештатно, но недостаточно, чтобы точно определить виновника. Одна и та же ошибка «низкое давление в топливной рампе» может быть вызвана:

• износом плунжерных пар в ТНВД;
• неисправностью клапана-дозатора;
• утечками в обратной линии форсунок;
• забитым топливным фильтром;
• подсосом воздуха;
• неисправным датчиком давления.

На автомобиле невозможно ни создать контролируемые режимы, ни измерить производительность насоса при разных температурах и частотах вращения. Стенд же воспроизводит реальные условия работы и даёт точные цифры.

Как проходит диагностика ТНВД на стенде

Стандартная процедура в сервисе начинается не с самого насоса, а с входного контроля.

Шаг 1. Приёмка и внешний осмотр. Проверяем, нет ли следов металлической стружки в подводящих штуцерах и в топливе, которое слилось из насоса. Наличие стружки - критичный маркер: если её не убрать, новый насос выйдет из строя так же быстро, как и старый.

Шаг 2. Идентификация. Определяем модель насоса (Bosch CP1, CP3, CP4, Denso HP3/HP4, Delphi, Siemens), номер и модификацию. От этого зависит карта испытаний, по которой будет проверяться агрегат.

Шаг 3. Установка на стенд. Насос подключается к стенду через оригинальные или специальные переходники, подключается контур высокого давления, обратка, система смазки и охлаждения топлива. Температура тестового топлива строго контролируется — обычно в диапазоне 38–40 °C, потому что вязкость дизтоплива сильно зависит от температуры и влияет на производительность.

Шаг 4. Прогон по контрольным точкам. Стенд задаёт несколько режимов: разные частоты вращения (от холостых до номинальных), разное давление и разную цикловую подачу. На каждом режиме фиксируются измеряемые параметры.

Шаг 5. Сравнение с эталонной картой. Полученные значения сопоставляются с заводскими допусками для конкретной модели. Именно отклонение от эталона, а не абсолютные цифры, говорит о состоянии насоса.

На какие параметры мы смотрим

Опытный диагност на стенде смотрит не на одну цифру, а на совокупность показателей.

Производительность (подача) на разных режимах. Главный параметр. Измеряется объём топлива, подаваемого за определённое число циклов при заданном давлении и оборотах. Если подача падает ниже допуска - это признак износа плунжерных пар, износа кулачкового вала или падения объёмного КПД.

Давление, которое насос способен развить. Для CP4, например, характерны значения до 2000 бар и выше. Если насос не выходит на номинальное давление даже при полностью закрытом регуляторе, значит, внутренние утечки слишком велики.

Величина внутренних утечек. Измеряется объём топлива, уходящего в обратную линию и в дренаж. Рост утечек - самый ранний сигнал износа. Насос может ещё как-то работать на холостых, но при нагрузке уже не создаёт нужного давления.

Работа клапана-дозатора (или регулятора давления). Смотрим на реакцию узла на управляющий сигнал: как быстро и точно насос изменяет подачу при изменении скважности управления. «Плавание» подачи, задержки, ступеньки — признаки изношенного или загрязнённого дозатора.

Стабильность подачи. Насколько одинаков объём топлива цикл за циклом. Нестабильность указывает на дефекты кулачкового вала, износ роликов или заклинивание плунжеров.

Температурная зависимость. Насос проверяется в прогретом состоянии и после снижения температуры. Если подача резко меняется при изменении температуры, это говорит о критических зазорах в плунжерных парах.

Наличие металлической стружки и состояние топлива. Обязательная проверка после прогона. Стружка в обратке означает, что насос уже начал разрушаться и требует немедленного ремонта, а вся топливная система — тщательной промывки.

Электрическая часть. Сопротивление обмоток дозатора и регулятора, отсутствие обрывов и коротких замыканий, корректность сигнала датчика давления (если он встроен в насос).

Таблица: ключевые параметры и их трактовка

Параметр	Норма (обобщённо)	О чём говорит отклонение
Производительность на номинале	В пределах заводской карты (±5 %)	Падение = износ плунжерных пар, кулачкового вала
Максимальное давление	Номинал модели (до 2000+ бар)	Не выходит на номинал = большие внутренние утечки
Внутренние утечки	В пределах допуска модели	Рост утечек = ранний признак износа, потери подачи под нагрузкой
Стабильность подачи	Отклонение не более 3–5 % между циклами	Нестабильность = дефекты вала, роликов, заклинивание плунжеров
Реакция клапана-дозатора	Быстрый и линейный отклик	Ступеньки, задержки = износ или загрязнение дозатора
Температурная стабильность	Подача практически не меняется	Заметный «плывущий» параметр = критические зазоры
Стружка в обратке	Отсутствует	Наличие = разрушение насоса, необходима промывка системы
Сопротивление обмоток	По спецификации	Обрыв/КЗ = выход электроники из строя

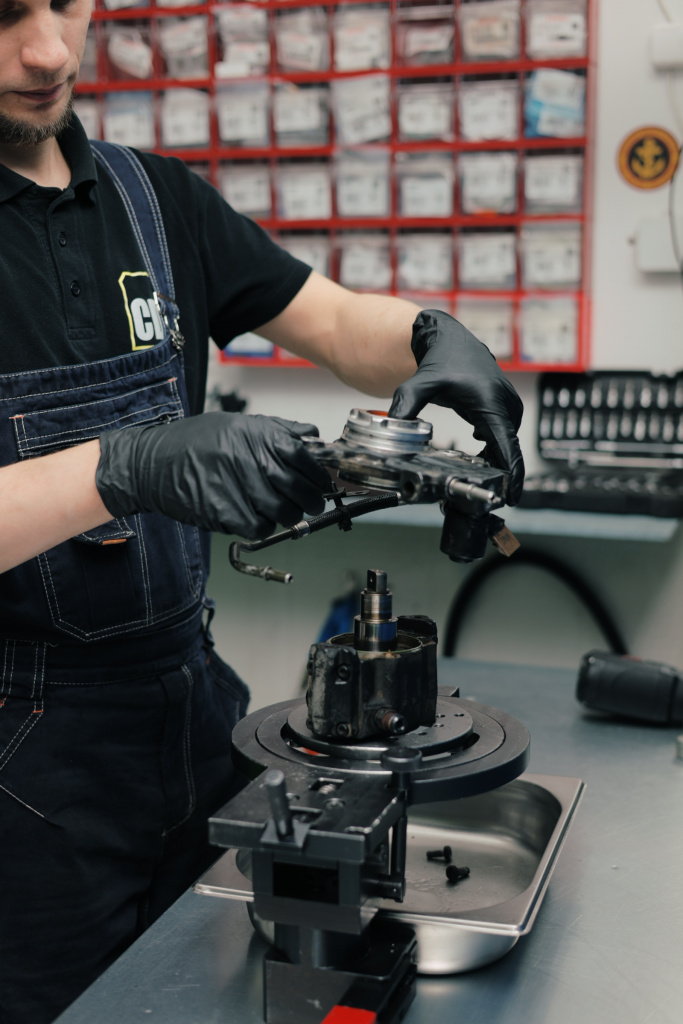

Самые частые поломки ТНВД Common Rail

Износ плунжерных пар. Классика для насосов, работающих на топливе низкого качества или с выработанным ресурсом. Плунжеры перестают создавать нужное давление, подача проседает, появляются провалы. Стендовая диагностика показывает это сразу по комбинации «низкая подача + высокие утечки».

Выход из строя клапана-дозатора. Одна из самых частых причин нестабильной работы и ошибок по давлению. Дозатор загрязняется, заклинивает или теряет герметичность. Иногда помогает ультразвуковая очистка, но при механическом износе требуется замена.

Неисправность регулятора давления. Проявляется плавающими оборотами, рывками, ошибками по регулированию давления. Часто связан с попаданием загрязнений из топливной системы.

Задиры на кулачковом валу и роликах. Появляются при недостаточной смазке (а смазывается ТНВД самим дизтопливом) или при работе с воздухом в системе. Приводит к металлической стружке и быстрому разрушению всей системы.

Разрушение насоса с образованием стружки (особенно актуально для Bosch CP4). Стружка разносится по всей топливной системе: в рампу, трубки, форсунки, бак. Если после гибели насоса не промыть всё как следует, новая деталь выйдет из строя в считанные километры.

Утечки в корпусе и по уплотнениям. Приводят к падению давления и подтёкам. Часто сопутствуют общему износу агрегата.

Неисправности датчика давления и проводки. Иногда «поломка ТНВД» на деле оказывается проблемой электрики - окисленным разъёмом или повреждённым жгутом. Стенд помогает разграничить механику и электронику.

Особенности диагностики и ремонта популярных моделей ТНВД

Разные производители используют принципиально разные конструкции насосов, и «универсального» подхода к диагностике не существует. Ниже - то, на что мы смотрим при работе с самыми распространёнными моделями.

Bosch CP1

Где встречается: легковые и лёгкие коммерческие автомобили конца 90-х и начала 2000-х: Mercedes, BMW, Opel, Renault, Fiat, а также ряд китайских и корейских моделей дизельных автомобилей. Один из первых массовых насосов Common Rail.

Конструкция и давление: радиально-плунжерный насос с тремя плунжерами, рабочее давление 1350–1600 бар. Управление подачей - через клапан-дозатор на корпусе.

На что смотрим на стенде: производительность на средних и высоких оборотах, стабильность подачи, работу дозатора, внутренние утечки. CP1 чувствителен к износу плунжерных пар, поэтому ключевой параметр - рост утечек при прогреве.

Характерные поломки: износ плунжерных пар, заклинивание или загрязнение клапана-дозатора, износ приводного вала и подшипников, утечки по уплотнениям.

Ремонтопригодность: высокая. Насос хорошо разбирается, ремкомплекты доступны, большинство агрегатов успешно восстанавливаются.

Bosch CP3

Где встречается: один из самых массовых насосов в мире - Mercedes, BMW, Volkswagen, Audi, Ford, Peugeot, Citroën, Volvo, а также грузовая и коммерческая техника.

Конструкция и давление: три плунжера, рабочее давление 1600-1800 бар. Считается самым надёжным и «живучим» насосом Bosch.

На что смотрим на стенде: равномерность подачи по всем трём секциям, максимальное давление, работу клапана-дозатора, состояние обратки. Даже при общем износе CP3 часто продолжает работать, поэтому важно поймать раннее падение производительности.

Характерные поломки: износ плунжерных пар при большом пробеге, неисправность клапана-дозатора, утечки через уплотнения, реже - повреждение вала.

Ремонтопригодность: очень высокая. CP3 - один из немногих насосов, которые экономически выгодно ремонтировать практически всегда.

Bosch CP4 (CP4.1 и CP4.2)

Где встречается: современные дизели - Ford, Peugeot, Citroën, Volvo, BMW, а также множество моделей на платформах этих концернов. Один из самых обсуждаемых насосов из-за проблемы, известной как «топливная чума».

Конструкция и давление: одноплунжерная схема с кулачковым приводом, давление 1800-2500 бар. Компактнее и дешевле в производстве, чем CP3, но заметно чувствительнее к качеству топлива и смазке.

В чём проблема. В CP4 смазка плунжерной пары обеспечивается самим дизтопливом. При плохом топливе, попадании воды или работе «на сухую» плунжер начинает изнашиваться и разрушаться, образуя металлическую стружку. Стружка разносится по всей системе - в рампу, трубки, форсунки, бак, - и убивает её целиком.

На что смотрим на стенде: наличие стружки в обратке (первым делом), максимальное давление, подачу, состояние плунжерной пары и кулачка, работу дозатора. Даже слабые следы стружки — показание к полной промывке всей топливной системы.

Характерные поломки: разрушение плунжерной пары со стружкой, износ кулачка и ролика, заклинивание дозатора, падение давления.

Ремонтопригодность: средняя. Сам насос ремонтируется, но критично важно состояние всей системы после него. Часто выгоднее поставить восстановленный агрегат вместе с полной промывкой.

Отдельно: CP4.1 и CP4.2 имеют разные карты испытаний и разные ремкомплекты - при диагностике их нельзя путать.

Denso HP3 и HP4

Где встречается: Toyota, Isuzu, Hino, а также часть корейских и японских моделей. Очень распространены в коммерческой технике.

Конструкция и давление: Denso использует собственные схемы с клапаном SCV (Suction Control Valve), давление 1350-2000 бар в зависимости от модификации.

На что смотрим на стенде: работу клапана SCV, стабильность подачи, давление на всех режимах, внутренние утечки, состояние плунжерных пар.

Характерные поломки: загрязнение и износ клапана SCV (частая причина рывков и ошибок по давлению), износ плунжерных пар, проблемы с обраткой, неисправности датчиков.

Ремонтопригодность: высокая, но требует оригинальных комплектующих и точной настройки клапана SCV.

Delphi и Siemens/VDO

Delphi применяется на Ford, Opel, Renault, коммерческой технике. Давление до 1800 бар, характерные проблемы - износ плунжерных пар, неисправности регулятора и дозатора, утечки.

Siemens/VDO встречается на Volkswagen, Audi, Ford. Отличается чувствительной электроникой управления: часто «механика» в порядке, а проблемы кроются в дозаторе, регуляторе или проводке. Поэтому при диагностике этим насосам мы уделяем особое внимание электрической части.

Сравнительная таблица моделей

Модель	Рабочее давление	Типичные авто	Слабые места	Ремонтопригодность
Bosch CP1	1350–1600 бар	Mercedes, BMW, Opel, Renault, Fiat	Плунжерные пары, дозатор, подшипники	Высокая
Bosch CP3	1600–1800 бар	Mercedes, BMW, VW, Ford, Peugeot, Volvo	Плунжерные пары, дозатор, уплотнения	Очень высокая
Bosch CP4.1/CP4.2	1800–2500 бар	Ford, Peugeot, Citroën, Volvo, BMW	Разрушение плунжера и стружка («топливная чума»)	Средняя
Denso HP3/HP4	1350–2000 бар	Toyota, Isuzu, Hino	Клапан SCV, плунжерные пары	Высокая
Delphi	до 1800 бар	Ford, Opel, Renault	Плунжерные пары, регулятор, дозатор	Высокая
Siemens/VDO	до 1800 бар	VW, Audi, Ford	Электроника, дозатор, регулятор	Средняя/высокая

Что делать после ремонта

Ремонт ТНВД - это не только замена изношенных деталей. Критически важно:

1. Промыть всю топливную систему - бак, магистрали, рампу, трубки высокого давления, форсунки. Остаточная стружка убьёт отремонтированный насос.
2. Заменить топливные фильтры и проверить состояние бака.
3. Проверить форсунки - если насос гнал стружку, скорее всего страдают и они.
4. Проверить герметичность и подсос воздуха на всех соединениях.
5. После установки снять живые параметры и убедиться, что давление соответствует заданному во всех режимах.

Когда ремонт нецелесообразен

Иногда ремонт обходится дороже, чем приобретение восстановленного агрегата. Показания к замене:

• критические задиры и разрушение корпуса или вала;
• повреждение кулачкового вала, восстановить который экономически невыгодно;
• трещины в корпусе;
• невозможность обеспечить подачу после ремонта даже с новыми плунжерными парами.

В таких случаях мы предлагаем установку проверенного восстановленного ТНВД - с гарантией и с обязательной процедурой промывки системы.

Профилактика: как продлить жизнь ТНВД

• заправляйтесь только на проверенных АЗС и меняйте фильтры чаще регламента;
• не игнорируйте ранние признаки: плавающие обороты, провалы, шум насоса;
• при каждом плановом ТО проверяйте состояние топлива в фильтре на предмет стружки;
• никогда не запускайте систему после ремонта без полной промывки;
• доверяйте диагностику только стенду, а не «на глазку».

Вывод

ТНВД Common Rail - высокоточный агрегат, и его состояние нельзя оценить по одному признаку или одной ошибке в сканере. Только стендовая диагностика с прогоном по контрольным точкам показывает реальную производительность, утечки, стабильность и работу клапана-дозатора. Зная эти параметры, можно точно определить, что именно вышло из строя, и выбрать правильную стратегию: ремонт или замену.

Если у вашего автомобиля появились признаки проблем с топливной аппаратурой - не ждите, пока насос начнёт рассыпаться в стружку. Чем раньше проведена диагностика на стенде, тем дешевле обойдётся ремонт.

Сервис PRO Дизель выполняет полную стендовую диагностику и ремонт ТНВД Common Rail с гарантией - привозите агрегат или записывайтесь на консультацию.
